 Fabrication d'une alimentation 12V pour les stands

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Fabrication d'une alimentation 12V pour les stands   Jeu 3 Jan - 21:08

Ceci est un post de la fabrication d'une alimentation 12V pour ceci que je viens d'acquérir:



Car, en effet, il est stipulé que le produit doit être alimenté en 12V et 15A au minimum.

J'ai donc choisis, avec l'aide de Patrick Wink , ce bloc d'alimentation pour pc:



Fiche technique:
Puissance de sortie de l'alimentation 430 W
+3,3 VDC 24 A
Tension d'alimentation 100 à 240 V/50 à 60 Hz
+5 VDC 15 A
+12 VDC (1) 34 A
-12 VDC 0.3 A
+5 VDCSB 2.5 A
20+4 pôles 1
4+ 4 pôles ATX/EPS 12V 1
4 pôles 3,5 1
4 broches ext. 5,25 4
5 pôles SATA 5
6 pôles PCIe 1
Dim. (L x l x H) 140 x 150 x 86 mm
Modulaire non
430 W
80 PLUS


Voilà pour le moment....

Au fur et à mesure de l'avancement, vous aurez des photos et explications de la façon de faire et je compte sur vous également afin de m'aider car je sais pas trop où je vais drunken drunken
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
kkal
Modérateur
avatar

Nombre de messages : 767
Age : 60
Localisation : Caudan
Date d'inscription : 03/06/2010

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Jeu 3 Jan - 22:03

Ca marche quand même avec une batterie, non ?
Car figures-toi Ludo que j'ai commandé ça :

http://rcmarket.com.hk/popup_image.php?pID=1309

... et moi j'ai pas de bloc d'alim !!!

_________________
MR03 LM Atomic, moteurs T2 et Stock R, carros Mercedes Kouros et Mazda 787B
Xray T4, combo Hobbywing V3.1+10.5 Black
Serpent 977 EVO, moteurs OS R2101, Nova 35Plus Team et RB Classico 10
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Jeu 3 Jan - 22:12

Avec le mien, je peux le brancher sur une batterie qui sort 15A en 12V.
Et puisque j'en ai pas alors je me suis dis: pourquoi ne pas bricoler quelque chose et chercher des infos pour le faire soi-même.
Mais je vais avoir besoin de votre aide


Dernière édition par toululu le Ven 4 Jan - 11:16, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
kkal
Modérateur
avatar

Nombre de messages : 767
Age : 60
Localisation : Caudan
Date d'inscription : 03/06/2010

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Jeu 3 Jan - 22:22

Moi j'ai une batterie de voiture Feu Vert en 12v mais l'ampérage est-il important ?
La mienne est une 12v-44Ah

_________________
MR03 LM Atomic, moteurs T2 et Stock R, carros Mercedes Kouros et Mazda 787B
Xray T4, combo Hobbywing V3.1+10.5 Black
Serpent 977 EVO, moteurs OS R2101, Nova 35Plus Team et RB Classico 10
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Jeu 3 Jan - 22:37

J'ai demandé à Patrick justement et la sentence est irrévocable car la réponse est oui lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
kkal
Modérateur
avatar

Nombre de messages : 767
Age : 60
Localisation : Caudan
Date d'inscription : 03/06/2010

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Jeu 3 Jan - 23:30

Il me faut quoi alors ? Une batterie 12v-15Ah ?

_________________
MR03 LM Atomic, moteurs T2 et Stock R, carros Mercedes Kouros et Mazda 787B
Xray T4, combo Hobbywing V3.1+10.5 Black
Serpent 977 EVO, moteurs OS R2101, Nova 35Plus Team et RB Classico 10
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
patrick

avatar

Nombre de messages : 3764
Age : 53
Localisation : Arradon
Date d'inscription : 28/01/2008

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Ven 4 Jan - 7:49

Sauf les petites batteries pour 2 roues n'importe quelle batterie type voiture délivrera assez de courant, donc celle que tu as est OK kkal.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Ven 4 Jan - 15:40

Après quelques recherches, j'ai trouvé ce lien:
http://www.tranquille-informatique.fr/perso/electronique/alim/fabriquer-son-alim-regulee.pdf

Quelqu'un saurait-il me dire si je peux me baser sur ce modèle pour avoir une sortie en min 15A?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
patrick

avatar

Nombre de messages : 3764
Age : 53
Localisation : Arradon
Date d'inscription : 28/01/2008

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Ven 4 Jan - 17:20

C'est plutot un descriptif des modifs à faire pour se monter une alim réglable à partir d'une alim de PC.

N'importe quelle alim de PC pas trop vieille délivrant mini 250 W environ marchera. La solution économique tu vas à la déchetterie la plus proche avec une bouteille de rouge et tu en repars avec un PC dont tu récupères l'alim.

Ensuite en cablage pour ton application faut pas s'embeter avec des réglages comme dans ton lien.

Tu coupes les fils noirs et rouge en en laissant une longueur suffisante, tu relies les extrémités de quelques rouges entre eux et quelques noirs entre eux (comme ça avec plusieurs fils en parallèle tu peux passer plus de courant).

Sur le toron tu as un fil vert. Tu le coupes et tu le relies à un fil noir. Ca fait croire à l'alim qu'il y a un PC branché sinon elle ne démarre pas

Le reste des fils tu les coupes et tu proteges les extrémités pour éviter les court circuits

Si tu veux que ce soit propre tu rentres tous les fils dans le boitier

...et c'est tout tu as une alim stabilisée qui te délivrera le courant dont tu as besoin sous 12V entre les fils noir et rouge. Simple non Wink ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Ven 4 Jan - 17:37

Tu serais pas en train de me dire que je suis en train de me prendre la tête pour rien? lol!
Très bien, je vais plutôt partir sur ton idée Wink
Si j'ai bien compris, ce sont les fils rouges et noirs qui me serviront de borne + et - pour mes fiches "bananes". C'est ça?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
patrick

avatar

Nombre de messages : 3764
Age : 53
Localisation : Arradon
Date d'inscription : 28/01/2008

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Ven 4 Jan - 18:48

oui rouge = +12V noir = neutre. Eventuellement tu pourrais aussi sortir du 5V et du 3.3 V mais ce n'est pas bien utile dans ton cas.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Ven 4 Jan - 22:59

Merci Patrick Wink
Et aussi, je vais être obligé de prendre des fiches bananes du type "de sécurité" qui pourront encaisser 25A au moins?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
patrick

avatar

Nombre de messages : 3764
Age : 53
Localisation : Arradon
Date d'inscription : 28/01/2008

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 8:18

Pas si tu te limites à ton utilisation d'alim couvertures qui nécessite 15A grand maxi. Après si effectivement tu veux 35A il te faut de la connectique plus sérieuse.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 8:42

Encore merci à toi Wink
La commande chez le marchand d'électronique va partir ce week-end bounce

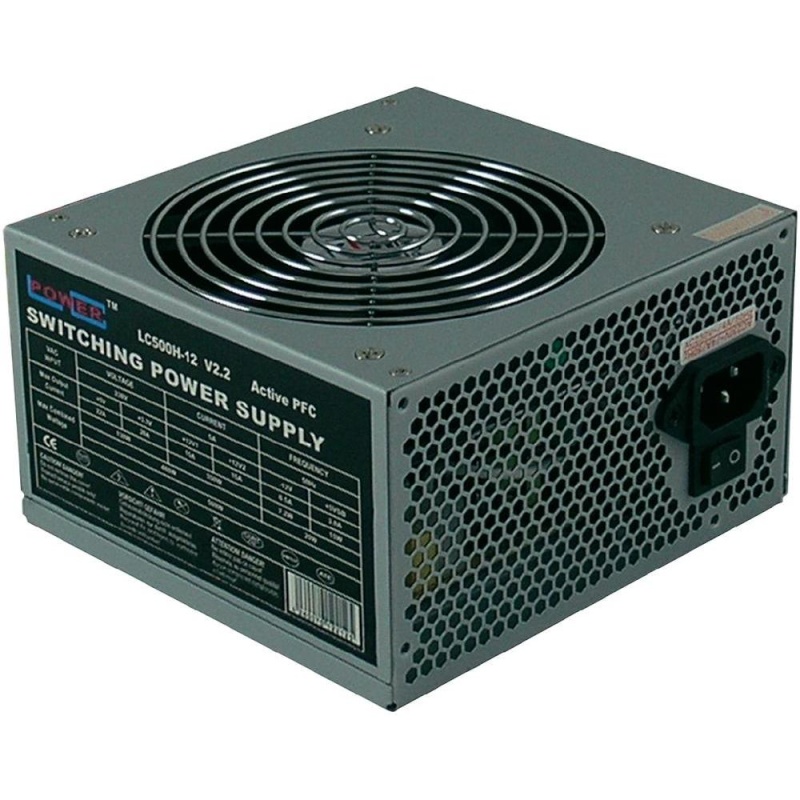

Et après réflexion, je partirais plutôt sur ce bloc:



Caractéristiques techniques

Puissance de sortie de l'alimentation 500 W
+3,3 VDC 20 A
+5 VDC 22 A
+12 VDC (1) 15 A
+12 VDC (2) 15 A
20+4 pôles 1
4+ 4 pôles ATX/EPS 12V 1
4 pôles 3,5 1
4 broches ext. 5,25 2
5 pôles SATA 4
6 pôles PCIe 1
Dim. (l x H x p) 150 x 85 x 140 mm
ohne
500 W
Modulaire non
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
kkal
Modérateur
avatar

Nombre de messages : 767
Age : 60
Localisation : Caudan
Date d'inscription : 03/06/2010

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 11:41

Ma question va paraitre bête mais pourquoi choisir de fabriquer une alimentation 12v quand une simple batterie suffit et si comme Ludo tu n'as pas de batterie pourquoi plutôt choisir de fabriquer une alimentation que d'acheter une batterie ? Question coût ???
Et si une alimentation est plus appropriée, est-il raisonnable de choisir une batterie ? Les deux solutions se valent-elles ?
Faut-il que je parte comme Ludo à en fabriquer une ?
Patrick ...... au secours !!!!!!

_________________
MR03 LM Atomic, moteurs T2 et Stock R, carros Mercedes Kouros et Mazda 787B
Xray T4, combo Hobbywing V3.1+10.5 Black
Serpent 977 EVO, moteurs OS R2101, Nova 35Plus Team et RB Classico 10
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 11:58

Personnellement, c'est histoire de me passer le temps et savoir se que j'arrive à faire de mes mains (à défaut de pouvoir marcher normalement Wink )
Pour toi, je ne pense pas que tu sois obligé de faire comme moi, une batterie devrait suffire.
Si tu veux, une fois mon installation faite, tu pourras essayer et faire une comparaison avec une batterie Razz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
patrick

avatar

Nombre de messages : 3764
Age : 53
Localisation : Arradon
Date d'inscription : 28/01/2008

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 12:52

Les 2 marcheront, la batterie sera autonome donc bien adaptée pour un usage sans 220V mais devra être rechargée entre les utilisations, tandis que l'alim pourra fonctionner indéfiniment mais aura besoin de 220V donc nickel pour un usage en salle par exemple.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
wise19



Nombre de messages : 150
Age : 42
Localisation : vannes
Date d'inscription : 12/05/2008

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 20:47

salut
avant de commander un alim, je peux regarder au taf si j ai pas ce qu il te faut, et c est gratos en plus Rolling Eyes

amitiés, Eric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 20:54

Oups, trop tard.... Embarassed Embarassed
Merci quand même Wink
A la rigueur, si tu en trouve un, je le prendrais volontiers pour en refaire une bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
wise19



Nombre de messages : 150
Age : 42
Localisation : vannes
Date d'inscription : 12/05/2008

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 20:57

re
j ai même celle là en stock si tu veux

amitiés, Eric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kkal
Modérateur
avatar

Nombre de messages : 767
Age : 60
Localisation : Caudan
Date d'inscription : 03/06/2010

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 21:24

Est- ce qu'une alimentation stabilisée Powerbase T2M 13,8V 20A comme celle que j'utilise pour mes lipos convient ?



Caractéristiques techniques:

Tension d’entrée : 190-240V alternatif
Tension de sortie : 13,8V continu régulée
Courant de sortie : 0-20A
Connections en sortie : fiches bananes 4mm / pinces crocodiles

_________________
MR03 LM Atomic, moteurs T2 et Stock R, carros Mercedes Kouros et Mazda 787B
Xray T4, combo Hobbywing V3.1+10.5 Black
Serpent 977 EVO, moteurs OS R2101, Nova 35Plus Team et RB Classico 10
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Sam 5 Jan - 22:34

wise19 a écrit:
re
j ai même celle là en stock si tu veux

amitiés, Eric
Pas de soucis, je prends.
Un grand merci à toi Wink

kkal a écrit:

Est- ce qu'une alimentation stabilisée Powerbase T2M 13,8V 20A comme celle que j'utilise pour mes lipos convient ?



Caractéristiques techniques:

Tension d’entrée : 190-240V alternatif
Tension de sortie : 13,8V continu régulée
Courant de sortie : 0-20A
Connections en sortie : fiches bananes 4mm / pinces crocodiles
Dans un premier temps, j'aurais tendance à te dire oui mais il vaut mieux attendre la réponse d'un Expert d'Arradon Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
patrick

avatar

Nombre de messages : 3764
Age : 53
Localisation : Arradon
Date d'inscription : 28/01/2008

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Dim 6 Jan - 7:57

Petite correction par rapport à ce que j'ai écrit sur les couleurs de fils : le + 12 V se trouve sur les fils JAUNES et non pas rouges, le rouge étant 5 V.

kkal ton alim donne apparemment une tension de 13.8 V il faut s'assurer que ton système de couvertures le supporte via sa notice.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Mer 16 Jan - 22:24

Mon colis doit arriver demain bounce
Alors, une avancé dès ce week-end Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
Toululu

avatar

Nombre de messages : 670
Age : 38
Localisation : Réguiny 56
Date d'inscription : 08/09/2009

MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands   Jeu 17 Jan - 15:52

Voilà, le colis est arrivé et voici la bête:



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://speedcarsbeignon.forumactif.org/forum.htm
Contenu sponsorisé




MessageSujet: Re: Fabrication d'une alimentation 12V pour les stands

Revenir en haut Aller en bas

Fabrication d'une alimentation 12V pour les stands
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Bienvenue sur le forum de l' AUTO MODELE CLUB DU GOLFE :: Divers :: Astuces, Conseils-
Sauter vers:
